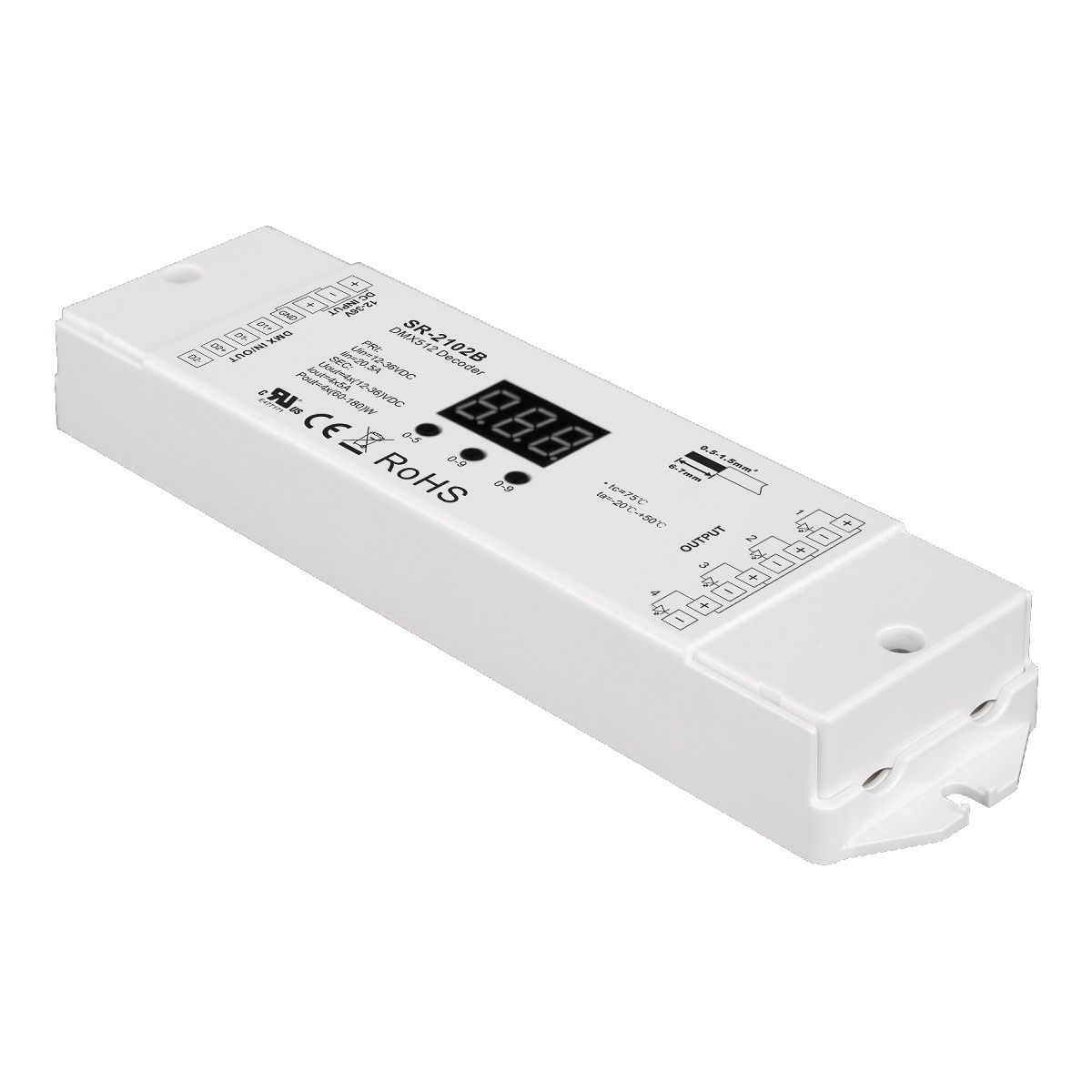

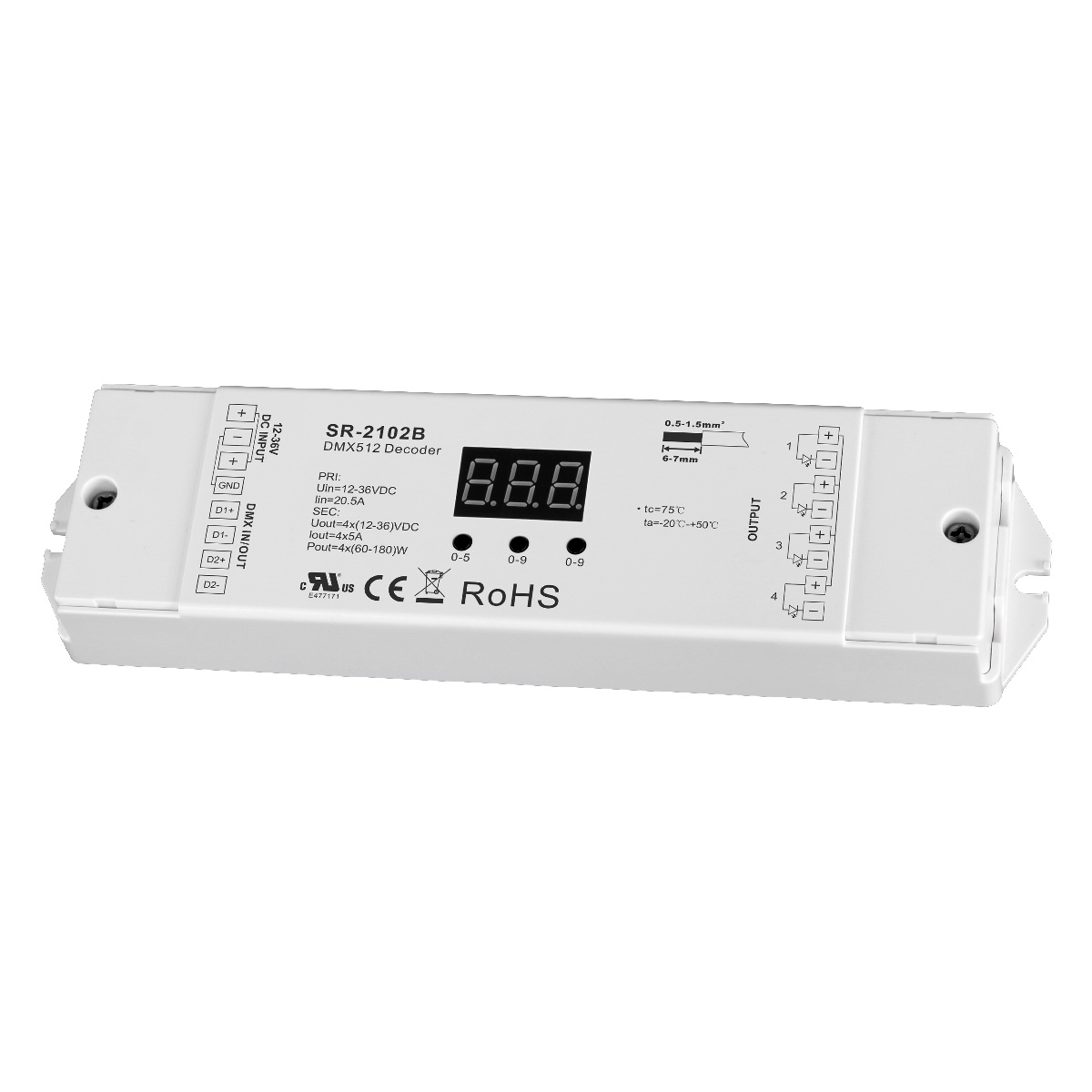

DMX dekóder pre RGB LED pásy s konštantným napätím 12 alebo 24 V DC, 4x 5A s displejom – SR-2102B

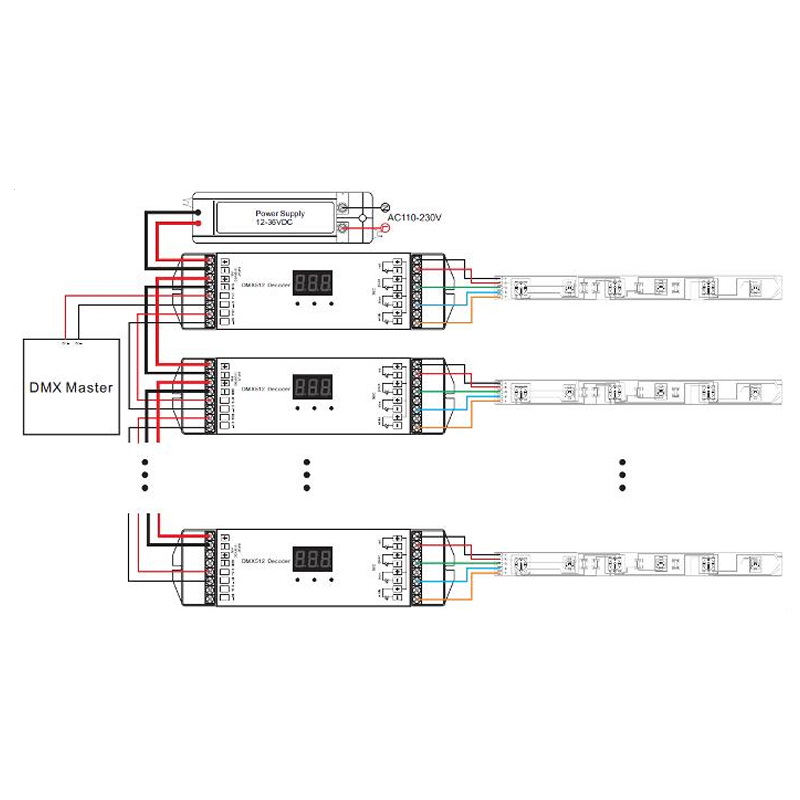

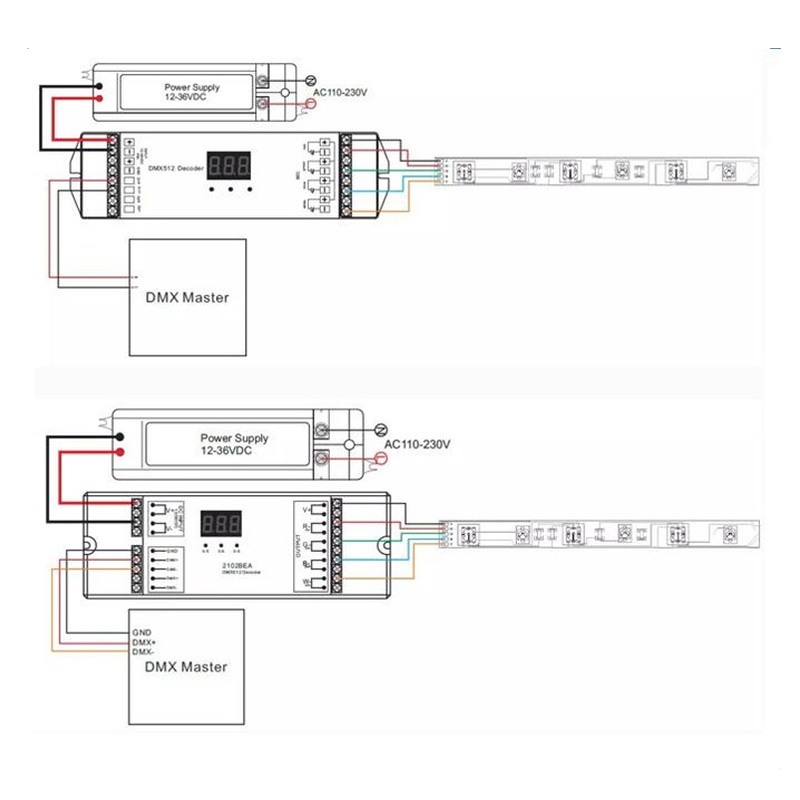

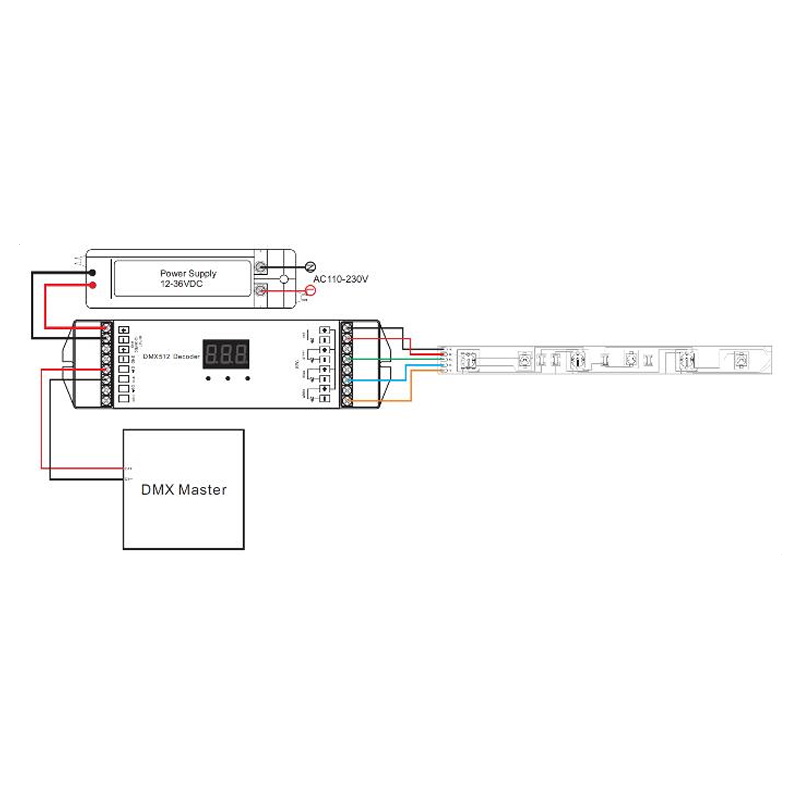

DMX dekóder pre RGB LED pásy s konštantným napájacím napätím 12 alebo 24V DC. 4 kanály s maximálnou záťažou 5A na kanál. DMX signál je privádzaný a odvádazný cez svorkovnicu.

Použitie s inteligentými systémami riadenia napr. KNX, Profi-BUS, NIKO Home Control, iNels, a iné systémy využívajúce na riadenie farieb osvetlenia pomocou štandardu DMX512.

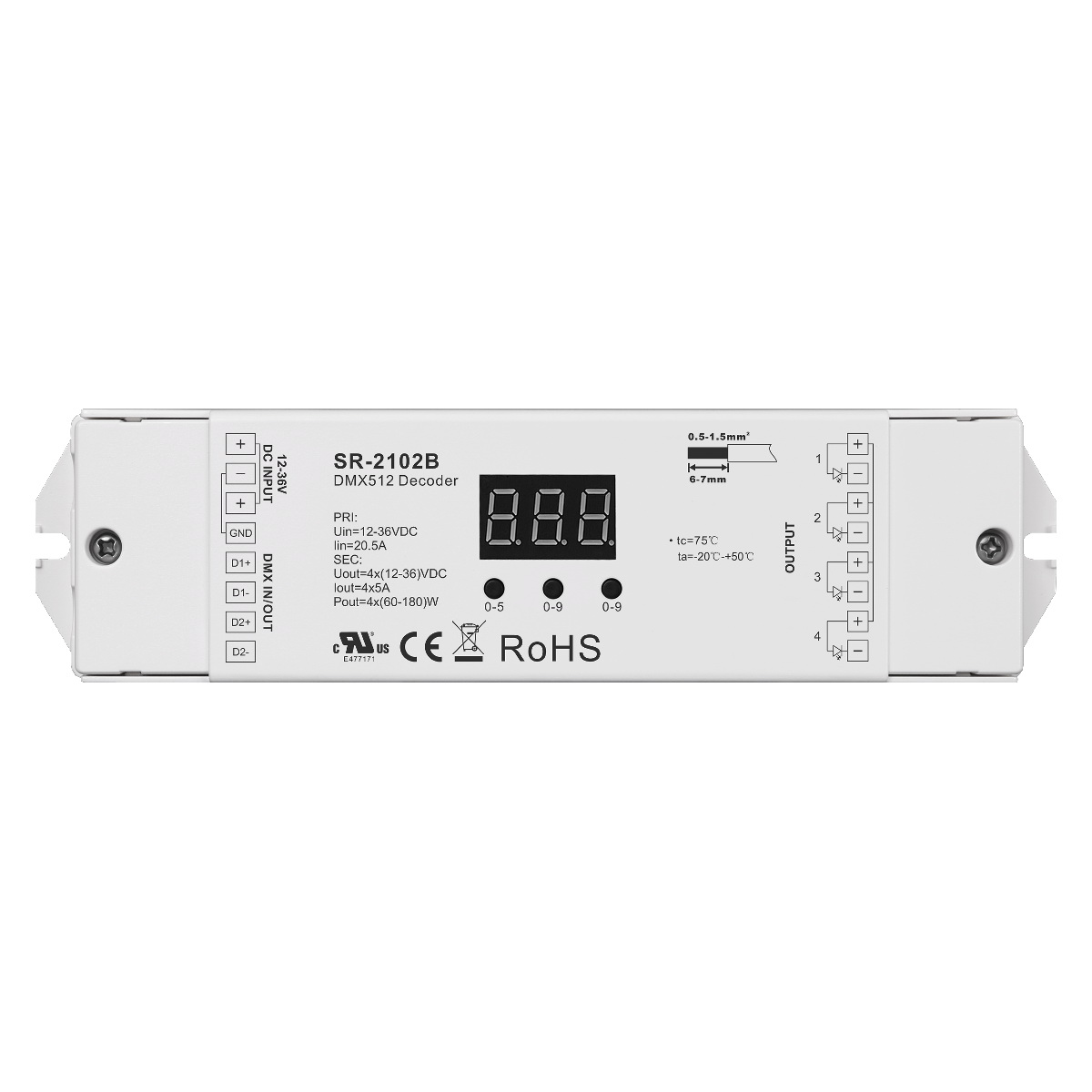

Pomocou tlačidiel pod číslicovým displejom sa nastavuje DMX adresa, voľba počtu kanalov a vyber PWM frekvencie.

Nastavenie DMX adresy:
• zapnutie režimu stlačením tlačidla 1 na 2 sekundy
• po nastavení adresy sa režim ukončí stlačením ktoréhokoľvek tlačidla na 2 sekundy

Voľba počtu kanálov:
• prepnutie do režimu „Voľba počtu kanálov“ stlačením tlačítka 2 a 3 naraz na 2 sekundy (na displeji sa zobrazi „cH“). Nastavenie počtu kanálov pomocou tlačidla 1. Ukončenie režimu stlačením ktoréhokoľvek z troch tlačidiel po dobu 2 sekúnd.

Príklad:
Ak máme na zariadení nastavenú DMX adresu 001 a vyberieme
• 1cH režim tak všetky 4 vystupy budú mať adresu 001 (jednu spoločnú adresu pre 4x5A=20A)
• 2cH režim tak výstup 1 a 3 bude mať adresu 001 a výstup 2 a 4 budú mať adresu 002 (jedna spoločná adresa pre 2x5A=10A + 2x5A=10A)
• 3cH režim tak výstup 1 bude mať adresu 001, výstup 2 bude mať adresu 002, výstup 3 bude mať adresu 003 a výstup 4 bude mať adresu 001
• 4cH režim tak výstup 1 bude mať adresu 001, výstup 2 bude mať adresu 002, výstup 3 bude mať adresu 003 a výstup 4 bude mať adresu 004 ( tento režim je štandardne nastavený od výrobcu – samostatná DMX adresa pre každý kanál 4x5A)

Nastavenie PWM frekvencie:
• zapnutie režimu stlačením tlačidla 1 a 3 naraz na 2 sekundy ( na displeji sa zobrazí „P_c“ ) a následne je možné zmeniť vzorkovaciu frekvenciu alebo charakteristiku PWM stmievania.
• „P“ reprezentuje PWM frekvenciu:
– 1 reprezentuje vzorkovaciu PWM frekvenciu 1500 Hz
– 2 reprezentuje vzorkovaciu PWM frekvenciu 200 Hz
• „c“ reperezentuje spôsob stmievania:
– 1 reprezentuje logaritmickú krivku stmievania
– 2 reprezentuje lineárne stmievanie
• prednastavená hodnota od výrobcu 2_2 (PWM frekvencia 200Hz s lineárnym stmievaním)
• režim sa ukončí stlačením ktoréhokoľvek tlačidla na 2 sekundy

Vlastnosti:
• Napájacie napätie 12 / 24 / 36 VDC
• Počet riadiacich kanálov 4 kanály max. 5A na 1 kanál
• Výstupné napätie 12 / 24 / 36 VDC
• Výstupný výkon ( cez všetky 4 kanály ) 260W (12V), 480W (24V), 720W (36V)
• Komunikačný protokol DMX512 digitálny signál
• Konektor pre pripojenie DMX svorkovnica

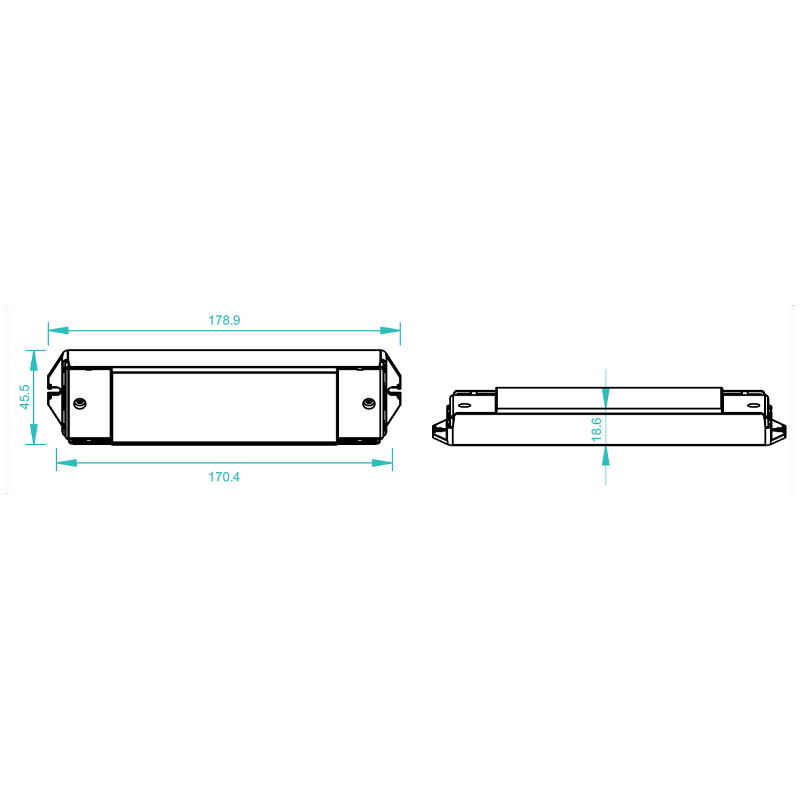

• Rozmery 179 x 46 x 19 mm
