Prúdový chránič NOARK Ex9L-N 108332 4P 40A AC 30mA 6kA
240/415V AC, 4pólový, menovitý prúd 40A, skrat.odolnosť 6kA,IP20
Prúdový chránič NOARK Ex9L-N 108332 4P 40A AC 30mA 6kA – 108332
Modulárne prúdové chrániče Ex9L-H a Ex9L-N v dvoj a štvorpólovom prevedení. Technológia založená na elektromagnetickom princípe zaisťuje plnú napäťovú nezávislosť ochranných funkcií. Typy v prevedení AC, A, S, S+A, G a G+A sú k dispozícii pre menovité prúdy 16 až 63 A, verzie S a S+A až do 100 A. Menovité reziduálne prúdy pokrývajú hodnoty 10, 30, 100, 300 a 500 mA. Ističe spĺňajú požiadavky podľa normy IEC / ČSN EN 61008-1. Rada Ex9L-H ponúka prúdové chrániče s podmienenou skratovou odolnosťou 10 kA. Rada chráničov Ex9L-N poskytuje podmienenú skratovú odolnosť 6 kA.
Vlastnosti:
• použitie pre základnú alebo doplnkovú ochranu osôb pred úrazom elektrického prúdu
• počet pólov 4
• bez oneskoreného vybavenia
• typ AC – typ chrániča citlivý na striedavý reziduálny prúd
• podmienená zkratová odolnosť 6kA
• prúd 40A
• reziduálny prúd 30 mA
Popis
Prúdový chránič NOARK Ex9L-N 108332 4P 40A AC 30mA 6kA – 108332
Modulárne prúdové chrániče Ex9L-H a Ex9L-N v dvoj a štvorpólovom prevedení. Technológia založená na elektromagnetickom princípe zaisťuje plnú napäťovú nezávislosť ochranných funkcií. Typy v prevedení AC, A, S, S+A, G a G+A sú k dispozícii pre menovité prúdy 16 až 63 A, verzie S a S+A až do 100 A. Menovité reziduálne prúdy pokrývajú hodnoty 10, 30, 100, 300 a 500 mA. Ističe spĺňajú požiadavky podľa normy IEC / ČSN EN 61008-1. Rada Ex9L-H ponúka prúdové chrániče s podmienenou skratovou odolnosťou 10 kA. Rada chráničov Ex9L-N poskytuje podmienenú skratovú odolnosť 6 kA.
Vlastnosti:
• použitie pre základnú alebo doplnkovú ochranu osôb pred úrazom elektrického prúdu
• počet pólov 4
• bez oneskoreného vybavenia
• typ AC – typ chrániča citlivý na striedavý reziduálny prúd
• podmienená zkratová odolnosť 6kA
• prúd 40A
• reziduálny prúd 30 mA
Špecifikácia
Vstavaná hĺbka | nie |
---|---|

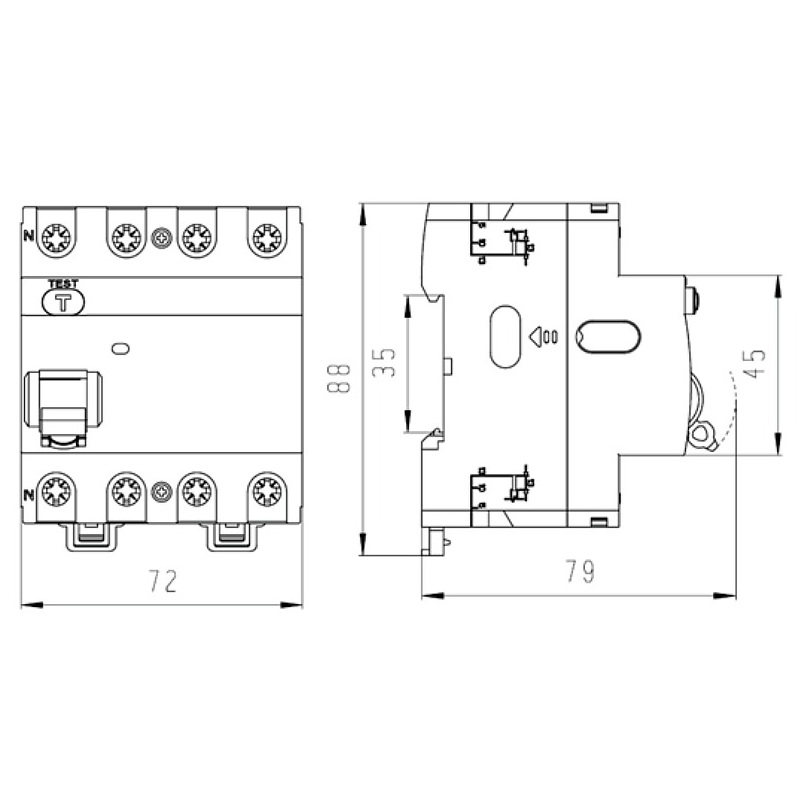

Konstrukčná veľkosť (podľa DIN 43880) | 4 |
Nominálny menovitý prúd | 40 A |
Menovitý poruchový prúd | 0.03 A |
Stupeň krytia | IP20 |
Nominálne menovité napätie | 400 V AC |
Upevňovacia metóda | DIN lišta |
Počet pólov (total) | 4 |
Typ zvodového prúdu | AC |
Krátkodobé oneskorené vypnutie | nie |
Šírka v moduloch | 4 |
Vhodné pre zapustenú inštaláciu | 79 mm |
Selektívna ochrana | nie |
Prepäťová prúdová kapacita | 3 |
Frekvencia | 50 Hz |
Skratová kapacita prúdu | 6 |
