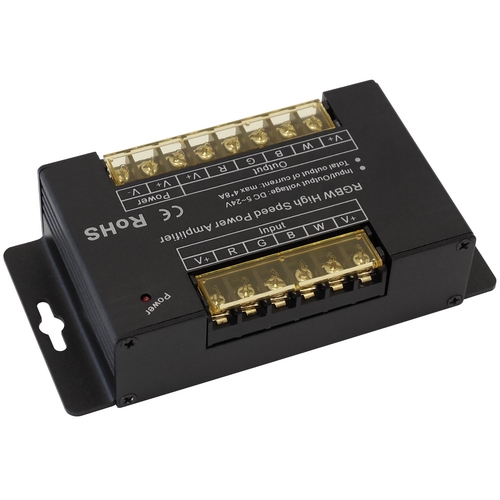

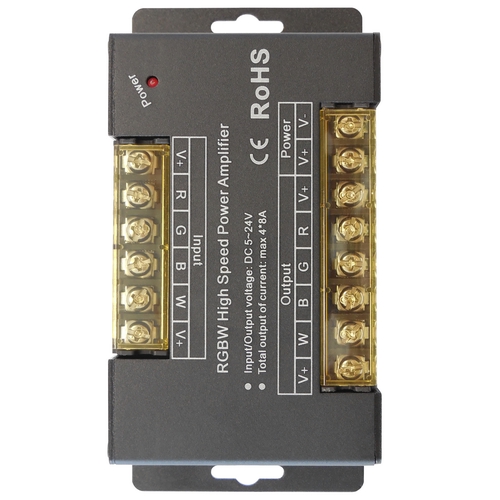

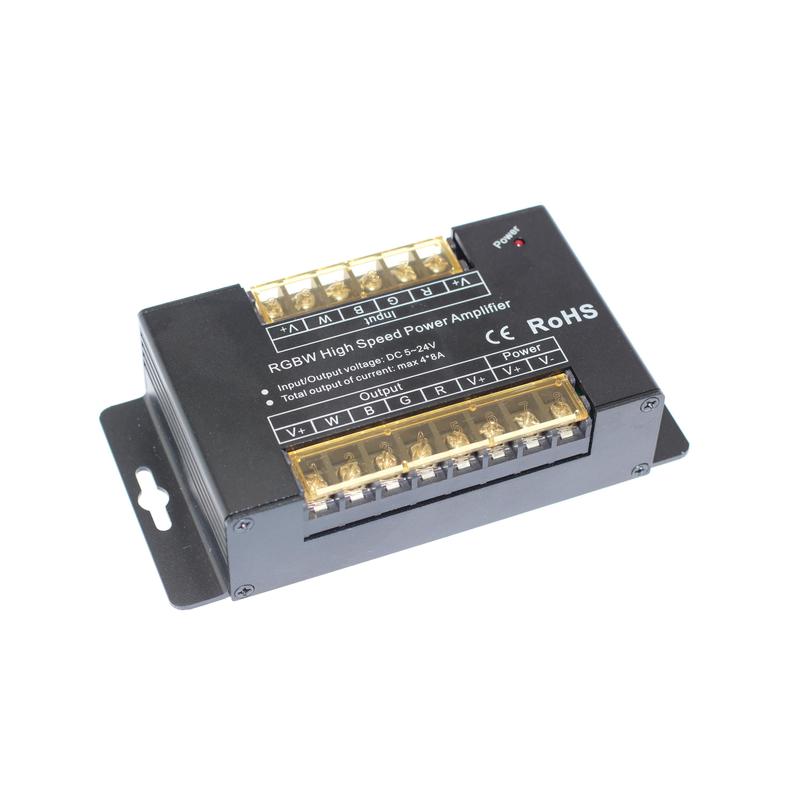

LED zosilňovač PWM signálu AP103, High Speed, 4x8A

DC5V~24V, 4 kanálový, 8A/kanál, 160~768W, rozmer 141x74x34mm

AP103 je zosilňovač RGB+W 12V a 24V signálu. Dokáže zosilniť 4 kanály RGBW ovládača až na 4*8A.

• 4-kanálový zosilňovač signálu pre jednofarebné, CCT, RGB, RGB+W LED pásy s konštantným napätím
• plynulá regulácia jasu v rozsahu 0 až 100%

Pokiaľ potrebujete ovládať dlhý RGB+W LED pás, ktorý prekonáva maximálne hodnoty Vášho RGBW ovládača, potom toto zariadenie je pre Vás.
Vďaka zosilnenému signálu môžete ovládať až 4*8A.
Inštalácia je pritom veľmi jednoduchá.
Do vstupu „signal input“ privediete signál z RGBW modulu alebo z iného 12V alebo 24V stmievača.
Na svorky „Input“ privediete napájanie zo zdroja, ktoré môže byť až 32A.
Týmto zdrojom môžete napájať aj samotný RGBW modul alebo iný stmievač.
Na svorky „Output“ pripojíte LED pás.

Po správnom zapojení bude výstup OUTPUT kopírovať voltáž, ktorú do modulu pustíte na vstupe „signal input“.

Druhou možnosťou zapojenia je jednoduché predlžovanie pásu.
Na koniec jedného pásu zapojíte tento modul, pripojíte ďalší zdroj napájania a pokračovanie pásu vytiahnete zo svoriek Output.

K produktu je potrebné pripojiť ovládač LED a dostatočne silný LED napájací zdroj.

SKU: 1787
Brand logo Brand logo
25.20 € /ks
Dostupnosť: K dodaniu zvyčajne do 5 dní

Popis

AP103 je zosilňovač RGB+W 12V a 24V signálu. Dokáže zosilniť 4 kanály RGBW ovládača až na 4*8A.

• 4-kanálový zosilňovač signálu pre jednofarebné, CCT, RGB, RGB+W LED pásy s konštantným napätím
• plynulá regulácia jasu v rozsahu 0 až 100%

Pokiaľ potrebujete ovládať dlhý RGB+W LED pás, ktorý prekonáva maximálne hodnoty Vášho RGBW ovládača, potom toto zariadenie je pre Vás.
Vďaka zosilnenému signálu môžete ovládať až 4*8A.
Inštalácia je pritom veľmi jednoduchá.
Do vstupu „signal input“ privediete signál z RGBW modulu alebo z iného 12V alebo 24V stmievača.
Na svorky „Input“ privediete napájanie zo zdroja, ktoré môže byť až 32A.
Týmto zdrojom môžete napájať aj samotný RGBW modul alebo iný stmievač.
Na svorky „Output“ pripojíte LED pás.

Po správnom zapojení bude výstup OUTPUT kopírovať voltáž, ktorú do modulu pustíte na vstupe „signal input“.

Druhou možnosťou zapojenia je jednoduché predlžovanie pásu.
Na koniec jedného pásu zapojíte tento modul, pripojíte ďalší zdroj napájania a pokračovanie pásu vytiahnete zo svoriek Output.

K produktu je potrebné pripojiť ovládač LED a dostatočne silný LED napájací zdroj.

Špecifikácia

Stmievanie PWM
Krytie IP20
Maximálna záťaž 4x8A
Napájacie napätie 5-24V DC
Konektory skrutkovacie svorkovnice
Rozmer 141mm x 74mm x 34mm
